【技術】GB/T 18380《電纜和光纜在火焰條件下的燃燒試驗》新舊版的技術差異

發布時間：

2022-07-18 10:50

來源：

中國線纜網

【技術】GB/T 18380《電纜和光纜在火焰條件下的燃燒試驗》新舊版的技術差異

編者薦語：

GB/T 18380-2022將于2022年10月1日正式實施，目前聯嘉祥線纜已滿足新標準實驗要求。

——標準解讀——

GB/T 18380-2022&2008

《電纜和光纜在火焰條件下的燃燒試驗》的技術差異

前言

阻燃電線電纜或光纜產品廣泛應用在各類建設工程中，其特點是敷設量大，敷設密度高，對防止火災的發生和火焰蔓延，減少火災損失，保證各類人員的安全撤離具有重要意義。GB/T 18380旨在確立針對不同阻燃電線電纜或光纜產品在不同安裝敷設條件下阻燃性能的試驗方法，擬由11個部分構成。

一、技術背景

由于GB/T 18380各部分等同采用了IEC 60332標準，2008版等同采用的是IEC 60332：2004版本，但目前該標準已被2015版替代。為與更新后的IEC 60332：2015內容一致，試驗方法更加嚴謹、科學，并結合我國國情，2022年3月9日由國家市場監督管理總局，國家標準化管理委員會發布了新版GB/T 18380-2022《電纜和光纜在火焰條件下的燃燒試驗》代替了GB/T 18380-2008，并于2022年10月1日實施。

二、新舊版本的技術性差異

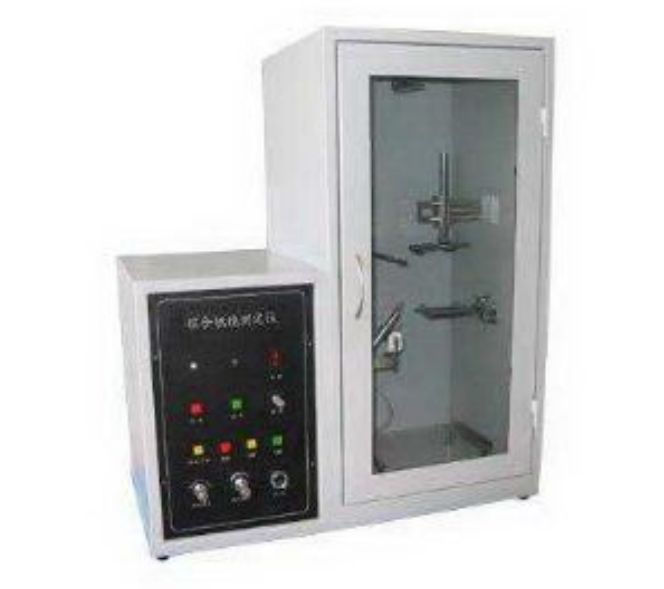

1、GB/T 18380.11-2022/IEC 60332-1-1:2015與GB/T 18380.11-2008/IEC 60332-1-1:2004《單根絕緣電線電纜火焰垂直蔓延試驗 試驗裝置》的差異。

GB/T 18380.11-2022《電纜和光纜在火焰條件下的燃燒試驗 第11部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 試驗裝置》，等同采用了IEC 60332-1-1:2015《電纜和光纜在火焰條件下的燃燒試驗 第1-1部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗 試驗裝置》，與GB/T18380.11-2008相比，除結構調整和編輯性改動外，主要技術變化如下：

2022版條款	2008版條款	差異
3.1 引燃源ingnition source:引發燃燒的能量源。[來源：ISO 13943：2017，3.219]	3.1 引燃源ingnition source:引發燃燒的能量源。[來源：IEC 60695-4:1993,定義2.7.6]	2022版更改了術語和定義的引用文件。
4.2 金屬罩：為了防止試樣受到氣流影響，應采用一個高（1200±25）mm、寬（300±25）mm、深（450±25）mm,下面敞開、頂部和底部封閉的金屬罩（見圖1）。金屬罩應由硬金屬板構成。	4.2 金屬罩的尺寸為高（1200±25）mm、寬（300±25）mm、深（450±25）mm,下面敞開、頂部和底部封閉的金屬罩（見圖1）。	2022版增加了金屬罩的用途和材料構成。
4.3 引燃源:引燃源應符合IEC 60695-11-2的規定，該文件提供了對試驗火焰進行確認的方法。除此之外，實驗室通風柜/試驗箱應符合4.4的規定。	4.3 引燃源:除了使用純度超過95%的技術級丙烷進行供火，引燃源應符合GB/T 5169.14-2007的規定，該標準提供了對試驗火焰進行認可的方法。	2022版更改了引燃源的技術要求

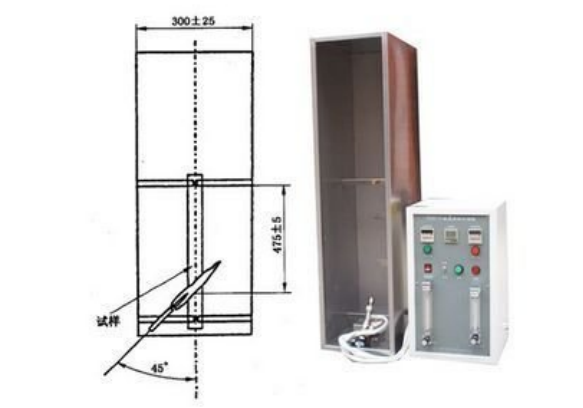

圖1

2、GB/T 18380.12-2022/IEC 60332-1-2:2015與GB/T 18380.12-2008/IEC 60332-1-2:2004《單根絕緣電線電纜火焰垂直蔓延試驗1kW預混合型火焰試驗方法》的差異。

GB/T 18380.12-2022《電纜和光纜在火焰條件下的燃燒試驗 第12部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗1kW預混合型火焰試驗方法》，等同采用了IEC 60332-1-2:2015《電纜和光纜在火焰條件下的燃燒試驗 第1-1部分：?jiǎn)胃^緣電線電纜火焰垂直蔓延試驗1kW預混合型火焰實驗方法》，與GB/T 18380.12-2008相比，除結構調整和編輯性改動外，主要技術變化如下：

2022版條款

2008版條款

差異

3.1引燃源ingnition source：引發燃燒的能量源。[來源：ISO 13943：2017，3.219]

3.1引燃源ingnition source：引發燃燒的能量源。[來源：IEC 60695-4:1993，定義2.7.6]

2022版更改了術語和定義的引用文件。

3.2炭char因熱解或不完全燃燒產生的碳?xì)堄辔颷來源：ISO 13943：2017，3.47]

3.2炭char因熱解或不完全燃燒產生的碳?xì)堄辔颷來源：IEC 60695-4：1993，定義2.1.2]

5.1試樣

試樣應是一根長（600±25）mm的單根絕緣電線電纜或光纜。

試樣外徑應按IEC 60811-203規定的方法測量，應測量三處，相互間距至少100mm。

三次測量值的平均值應保留兩位小數，修約到一位小數作為外徑。如果修約前平均值的第二位小數為9、8、7、6或5時，則小數點后一位小數增加1，例如，5.75修約后為5.8；如果修約前平均值的第二位小數為0、1、2、3或4時，則小數點后第一位小數保持不變，例如，5.74修約后為5.7。外徑測量值應用于選擇供火時間。

5.1試樣

試樣應是一根長（600±25）mm的單根絕緣電線電纜或光纜。

2022版增加了試樣外徑的測量方法和修約規則。

5.4.1燃燒器位置

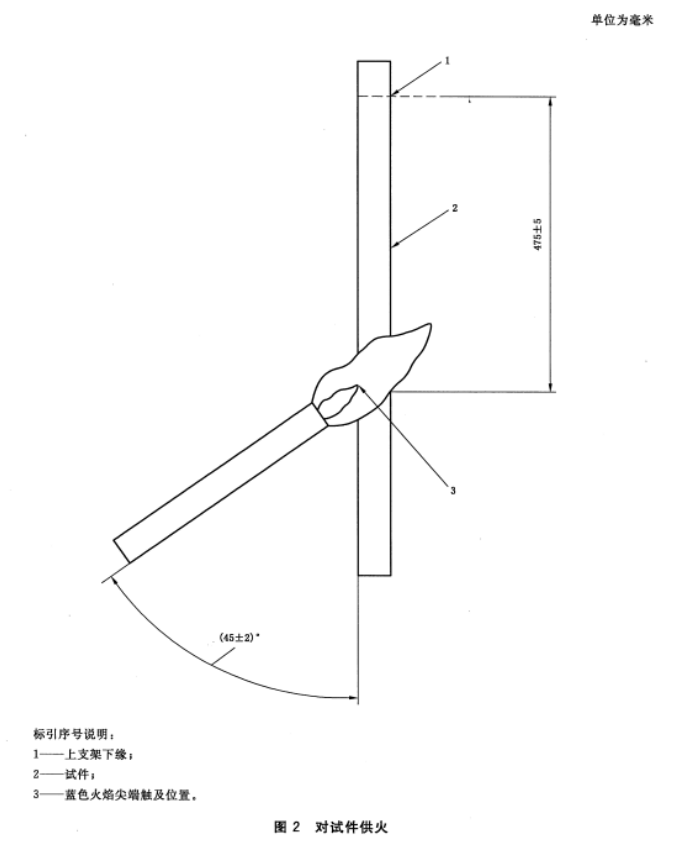

應點燃IEC 60332-1-1中所述的燃燒器，將燃?xì)夂涂諝獾牧髁空{(diào)節到規定值。燃燒器的位置應使藍色火焰的尖端正好觸及試件表面，接觸點距離水平的上支架下緣（475±5）mm，同時燃燒器與試件的垂直線成（45±2）°的夾角（見圖2）。整個供火期間燃燒器的位置應固定。

注：推薦的燃?xì)夂涂諝饬髁恳?jiàn)附錄NA

對于扁電纜，藍色火焰的尖端與試件表面的接觸點應在電纜扁平部分的中部。

在試驗過程中，如果試件發生明顯移動，從而導致試驗結果無效，則在試件下部按導體截面積施加一個約5N/mm²的負荷以使試件保持筆直。負荷和試件的連接處與上支架下緣之間的距離為（550±5）mm。這種情況下，試件不應固定于下支架上。

5.4.1噴燈位置

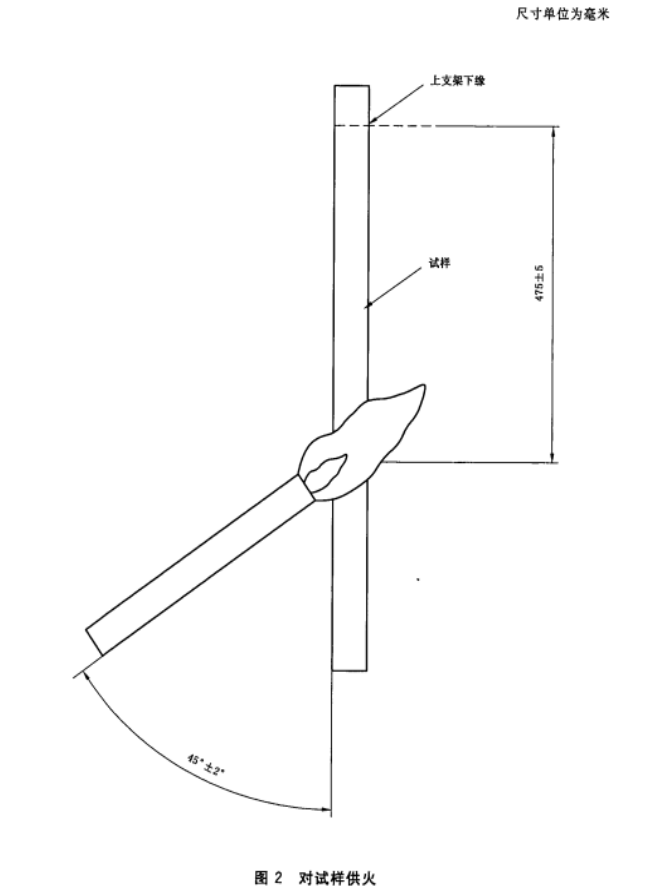

點燃GB/T 18380.11-2008中4.3所述的噴燈，將燃?xì)夂涂諝庹{(diào)節到推薦的流量。噴燈的位置應使藍色內錐的尖端正好觸及試件表面，接觸點距離水平的上支架下緣（475±5）mm，同時噴燈與試樣的垂直軸線成（45±2）°的夾角（見圖2）。

2022版5.4.1中增加了燃燒器位置應固定的要求和試驗過程中試件移動的應對措施，增加了注，給出推薦的燃?xì)夂涂諝饬髁俊?/td>

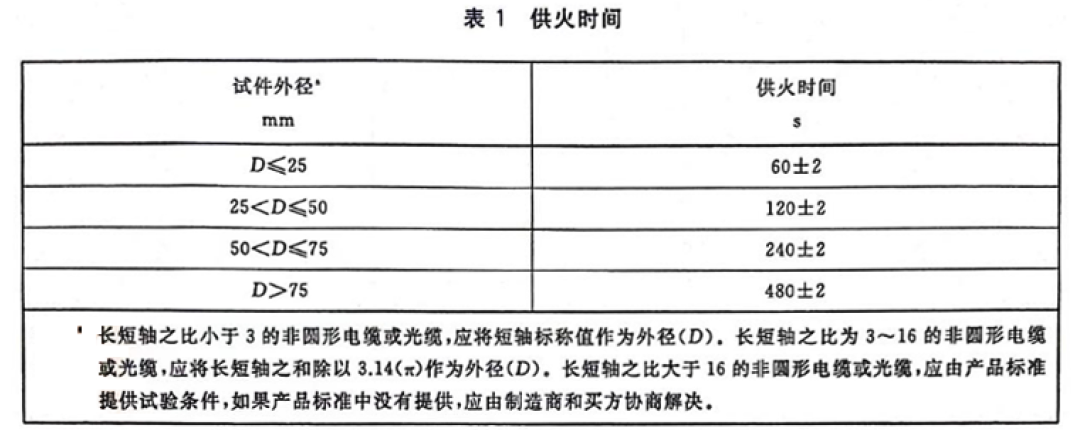

2022版

（表1）

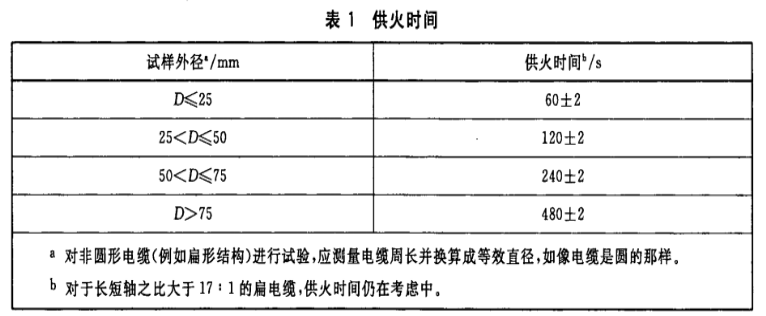

2008版

（表1）

2022版更改了非圓型電纜或光纜外徑的技術要求。

a.2022版（表1）：
